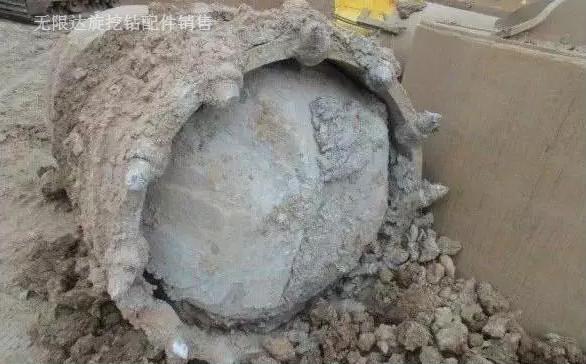

巖石取芯技術原理介紹：筒鉆為環切破碎，鉆進后形成12cm圓環破碎帶，切削后筒內未破碎區域形成巖芯，巖芯呈柱狀，在筒鉆環向切削的影響下，巖芯內部裂隙進一步擴大，終將導致巖芯斷裂。巖芯斷裂后，通過鉆頭筒體內臺階、齒座、內齒的卡滯以及鉆渣的塞填作用，可卡住巖芯，將巖芯整體取出。

筒鉆破碎后取芯成功，則不需要改換截齒撈沙斗將巖芯先破碎成小塊，再將鉆渣撈出，可大幅提升巖石工況鉆進效率。

目前在取芯操作中，只要巖芯發生斷裂，便可輕松取出巖芯。在巖石節理不發育的情況下，筒鉆鉆進后，巖芯不斷裂，是目前取芯的難點。因此提高取芯概率，需從讓巖芯發生斷裂方面入手。

取芯提升方法：

1.選擇小直徑鉆頭進行取芯（推薦直徑0.8m—1.5m），鉆頭直徑越小，筒鉆鉆進后，形成的巖芯直徑越小，巖芯越容易斷裂。

2.增大筒體高度（推薦筒體高度1.8m—3.0m），筒體高度越高，筒鉆鉆進后，形成的巖芯越高，巖芯越容易斷裂。

3.增大對巖芯的扭矩，可在筒鉆內腔頂部焊接截齒，截齒破碎巖芯形成鉆渣，鉆渣將不斷填充到巖芯與筒壁之間，此時旋挖鉆機可通過鉆頭對巖芯施加更大的扭矩，不斷正反轉鉆頭可將巖芯擰斷。

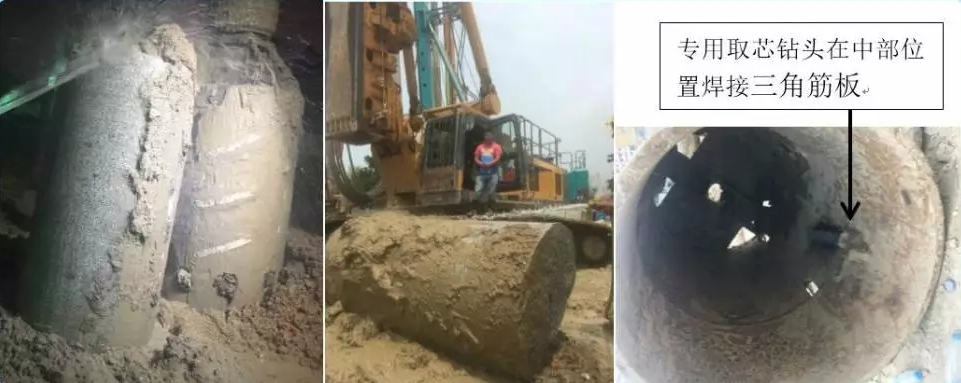

4.在筒鉆的頂部、中部焊接三角筋板，在筒鉆鉆進時，對巖芯施加水平推力，使巖芯不斷擺動，使巖芯斷裂。

以上介紹的方法1、2、3可在牙輪筒鉆、截齒筒鉆上直接應用，筒鉆破碎巖石后可將巖芯直接取出。方法4使用在專用取芯鉆頭上，取芯鉆頭底部不安裝切屑齒，在巖芯不斷裂時，更換專用取芯鉆頭將巖芯掰斷、取出。

取芯效果：

旋挖鉆機施工中采用專用取芯鉆頭取出的巖芯高度均在3m左右。
